接触器的文字符号是什么(交流接触器符号及图形)

交流接触器符号：KM

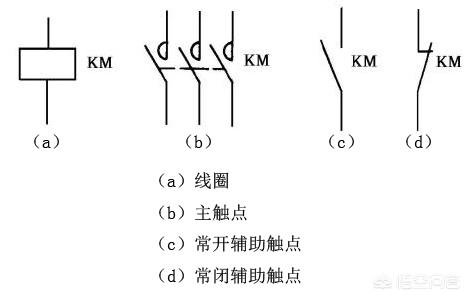

图形如下图

交流接触器由主触点、辅助触点、线圈构成。

主触点用于通断主电路，是常开触点；

辅助触点用于控制电路，起电气联锁或控制作用，有多对常开和常闭触点，视型号而定；

线圈接在控制回路上，当线圈得电后，常开触点闭合，常闭触点断开。

扩展：

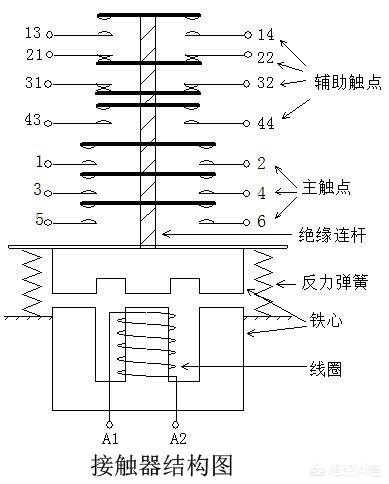

结构示意图如下

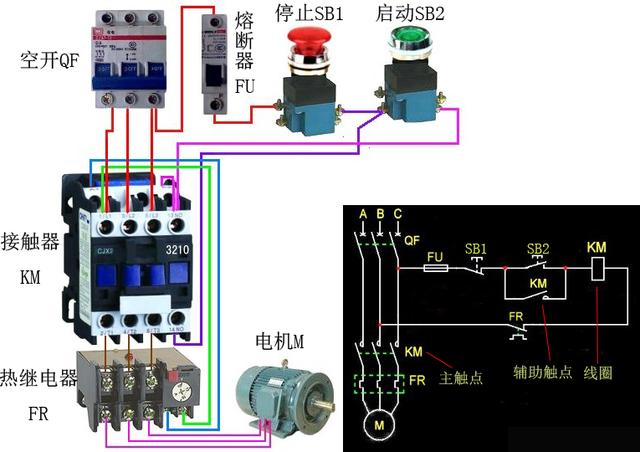

接线图如下

1.合上空开QF,按下启动按钮（SB2），接触器线圈（KM）得电，辅助触点（KM）闭合，线圈保持通电形成闭锁，同是主触点（KM）闭合，电机（M）得电转动；

2.按下停止按钮（SB1）,接触器线圈（KM）失电，接触器的主触点和辅助触点断开，电机失电，停止运转；

3.当电机过热，热继电器（FR）的常闭触点断开，接触器线圈（KM）失电，接触器的主触点和辅助触点断开，电机失电，停止运转；

4.当控制回路发生短路或过流故障，熔断器（FU）熔断，接触器线圈（KM）失电，接触器的主触点和辅助触点断开，电机失电，停止运转。
