断面图和剖面图的区别(什么是横断面图)

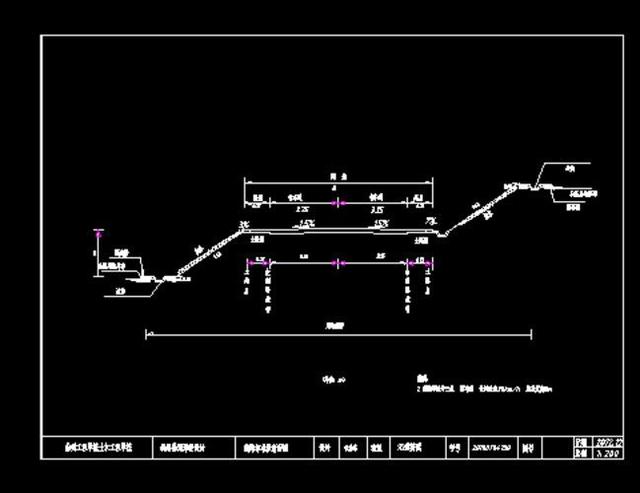

横断面图指的是中桩处垂直于道路中线方向的剖面图。

横断面图是经过线路中线上的某一点，并垂直于线路中线方向的表示地面起伏的图。横断面图可以根据横断面测量成果绘制，也可按已有地形图或其他地形数据绘制。比例尺一般采用1：100或1：200。以水平距离为横坐标，高程为纵坐标，绘在毫米方格纸上， 其纵横比例尺必须一致。土石方工程量的计算和施工放样，均以此作为依据。
