电压表和电流表很容易区分。首先从外观和标识上看:

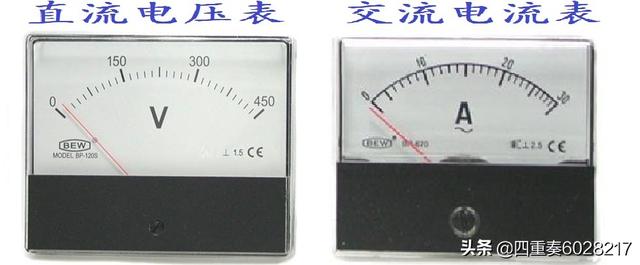

电压的单位是伏特，用字母Ⅴ来表示，若是交流电压表会在V下面添加一个～的标志；电流的单位是安培，用字母A来表示。对此在仪表的外观或表盘上都有标注:

若是万用表的电压档或电流档也会分别标有Ⅴ或A的标志。有时字母前面带有数字，比如450Ⅴ或30A等，则表示本档位的最大量程。

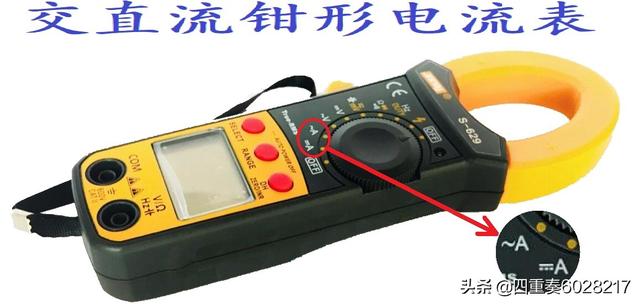

现在还有一种测量电流的钳形表，

可在不断开电路的情况下来测量电流（但大部分钳形表无直流电流功能）。

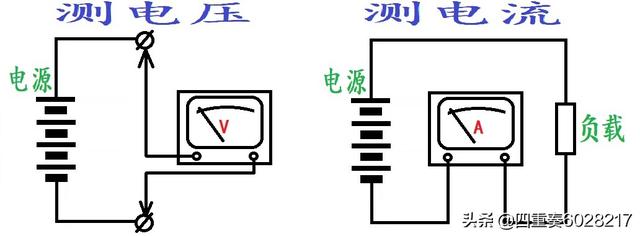

另外从内阻上也很容易区别电压表和电流表。因电压表是并接在被测电压两点上的。为不对电源造成干扰，就要求不能有电流通过电压表，否则电压表就要消耗一部分电能，从而影响测量的真实性。所以理想电压表的内阻应为∞。

电流表和电压表正相反，它的最佳状态是让被测电流全部流经“体内” ，只有这样才能让仪表准确感知电流的大小。这就要求把电流表串联到被测电路中。因电流表是我们 “强加” 给电路的，为不对原电路的电流造成阻碍，所以要求电流表的内阻越小越小。故理想电流表的内阻为零。

根据以上原理就可用测内阻的办法来对这两种表进行区分。一般情况下电压表的内阻不会低于2KΩ/v，电压越高内阻越高。而电流表的内阻也与之相反，比如大于1mA量程的电流表内阻最高为数百Ω，10A量程内阻可低至0.0几Ω，电流越大内阻越低。

但有些量程超大或超小的电流表也会有所不同。比如MF10万用表的9.3μA表头内阻高达3K多Ω，这是因为动圈匝数太少难以达到灵敏度要求，属不得已而为之。

对于超过10A以上的电流表，大都采用表外分流的办法。此种电流表实际上是一个小量程（如75mV）电压表。比如200A的电流表实际上是配合200A / 75mⅤ分流器来使用的。当200A电流通过分流器时正好产生75mV的压降，这时把75mV的电压表 “换” 成200A表盘就可充当电流表了。不过这种电流表是绝对不能串在电路里使用的。以上是我的回答。
